产品概述:

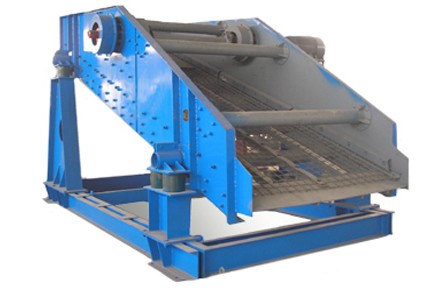

YA/YK圆振动筛是一种标准化的筛分设备。该系列筛分机机箱运动轨迹为圆，根据用途有轻型和重型之分，筛机筛面有单层和双层两种结构形式，可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。YA圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。

YK/YA圆振动筛工作原理：

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

YK/YA系列圆振动筛特点

1、多层筛选：振幅可调，物料筛分线长，也可进行1-4层筛分，成品规格均匀。

2、处理能力大：振动筛采用小振幅、高频、大倾角结构，每小时处理量80-620吨。

3、不容易堵网：采用弹簧钢编织筛网或穿孔筛网，使用寿命长，筛箱振动强，不易堵孔。

4、易于调整：幅、振动频次、筛面倾角均可根据用户生产线的实际情况进行调整

系列圆振动筛原理结构图

YK/YA圆振动筛主要技术参数：

YK型号：

YA型号：

YA圆振动筛型号标示：

YA/K圆振动筛使用范围：

YA系列圆振动筛是一种通用且已标准化的振动筛分设备，根据用途可分为轻型圆振动筛和重型圆振动筛，广泛应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级；也可适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛选。筛箱运动轨迹为圆，筛机筛面有单层和双层两种结构形式，机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。

YA/K系列圆振动筛选用须知：

1、筛机分单层和双层，并有轻型和重型之分。

2、筛网结构有编织网、冲孔筛板等。如果选用铁签式筛板可按要求设计。

3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。

4、电动机可安装在左侧或右侧，无特殊要求按安装图安装供货。

5、给科箱为选择件，用户如有要求，可供给料箱。

6、在选用时如有改变筛面倾角的要求，可另行设计。

7、基础螺拴由用户自备。

YA/K圆振动筛安装调试方法：

1、筛机出厂时，激振器内注有润滑油，兼有防腐性能，有效期三个月。存放期超过三个月后，运转20min，还可继续防腐三个月，工作时必须换上清洁的润滑油。

2、经常保持激振器通气孔的通畅（因阻塞易导致漏油）。如果畅通后仍然漏油，就应更换油封。

3、轴承正常工作不应超过75℃，新激振器因为有一个跑合过程，故可能温度略高，但经过运转8h后，温度应稳定下来，如果温度持续过高，应检查油的级别、油位和油的清洁度。

4、保证迷宫槽内充满润滑脂，在灰尘量大的场合下工作，应当更加频繁的加注润滑脂。

5、更换V带时，应完全松开电动机地脚螺母，方便将V带放入带轮槽内，不允许用棍棒或其他物体撬Ｖ带，Ｖ带的张紧力必须适合，带轮必须对正，在调整张力后，进行48ｈ工作，再重新调整一次。

6、激振器与筛箱连接的螺栓为高强度螺栓，不允许用普通螺栓代替，必须定期检查紧固情况，每月检查一次。其中任意一个螺栓松动，也会导致其他的螺栓剪断，引起筛机损坏。

7、采用环槽铆钉连接的地方，允许用高强度螺栓代替，所有接触面或孔，均应没有铁屑、灰、油、锈和毛刺。

8、采用的高强度螺栓、螺母和垫圈，必须符合《钢结构用高强度大六角螺栓、大六角螺母、垫圈技术条件》的要求。

9、为了防止焊接引起的内应力，一般情况下不允许在现场对筛箱及任何辅助件进行焊接，必须焊接时，应由熟练的操作人员进行。建议采用以下步骤：

a、为防止裂纹延伸，在裂纹的每一端钻6mm直径的孔。

b、用圆铲子沿裂纹两面铲出坡口。

c、先预热60℃左右，用3mm直径的电焊条（相对应的牌号），并防止任何夹渣核咬肉现象。

d、磨平两侧突起的焊肉，焊上补强板。

e、如果需要在筛面托架横梁上焊接时，所有焊缝应是平行于横梁，不可横向焊接。

f、采用交流电焊接时，筛箱应接地，防止电流通过轴承，否则，易导致轴承的损坏。

10、火焰切割时，切割面周围也会产生应力，所有，筛箱上的任何附加孔都应该钻成。

11、在编织筛网与筛网托架之间，配备有专用的减震橡胶条。为了使筛网使用寿命更长，应使橡胶条恰当的位于两者之间，发现损坏的减震橡胶条应及时更换。

12、更换编织网时，应保证筛箱两侧板与筛网钩子之间有相等的间隙，先紧固中间压紧扁钢，同时拉紧张紧板保持筛网表面张力均匀，并用手锤沿全长轻轻敲打，检查张紧情况。若接触不好，张力不够或不匀，是筛网过早损坏的重要原因之一。

13、张紧板导向角钢是可调的，安装筛网时，应先松开导向角钢螺栓，使上下可以移动，筛网放妥后，先拧动张紧螺母，给张紧板一个轻微压力，然后驱动导向角钢，直到筛网紧靠在筛面托架上为止，再牢固旋紧导向角钢螺栓。

YA/K圆振动筛使用和维护：

振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。

工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
